Ultimate DIY Amplifier kits
終極音響擴大機套件

CLASS A 40W Power Amplifier PCB kit
 - 高級A類40W後級擴大機套件包 -

Dynamic CLASS A 50W Power Amplifier kit
 -動態A類50W後級擴大機套件包 -



CLASS A 40W Power Amplifier PCB kit
 - 高級A類40W後級擴大機套件包 -

□ 讓您親嚐A類擴大機的醇厚風味,接近管球的出聲
□ 著名美國NELSON PASSA類擴大機改良設計,結構簡單,大電流輸出,效果突出.
□ 採用慎選高級零件,確使較佳出聲,聲音紮實,密度高及細緻溫暖
□ 選項:延遲電源開關,消除開關瞬間脈衝,延長開關壽命
□ 選項:喇叭保護器,避免DC直流電燒斷喇叭單體.使用日本製OMRON,MATSUSHITA繼電器,多個並聯繼電器確保高品質電流通過.

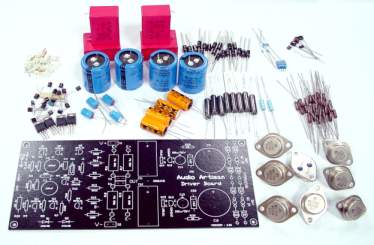

Parts For PCB Board *(kit sold out except PCB in stock)
Parts shown in photo for stereo
兩聲道使用量;(*零件包已售完,剩PCB電路板供應)

Capacitors(WIMA+Nippon Chemicon+Sprague+CDE+...),
Resistors(Sfernice+IRC+...),
Diodes+transistor+regulators
(TIP31C+TIP32C);
Motorola MJ11021/MJ11022晶體 X 4pcs
Transistor seater晶體引腳座,
PCB線路板 x 2pcs
零件表Part List

A-40 40W Power Amp.PCB Board
A-40 Driver Board
Power Supply Board
CLASS A A-40 Power Amplifier PCB board
A類 40W後級印刷電路基板

A40 Audio Artisan 40W Driver Baord推動級PCB板
Silk screen printed part insertion layout, tined on soldering eyelets
size:  22.5cm x 10cm

A40 Audio Artisan Power Supply Baord電源供應PCB板
Silk screen printed part insertion layout, tined on soldering eyelets,
Size: 13cm x 10.4cm

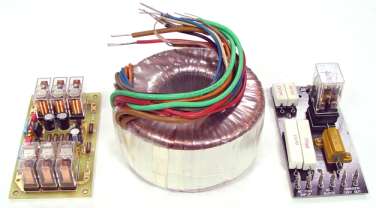

Parts for Power Transformer, PCB for Speaker Protector & Power Switch-On Delay
PCB+Parts for per Channel
Parts shown in photo for Mono use
圖片所示為單聲道
;

Speaker Protector
mono use


Power transformer, optimum to apply each for channel
Input 115V/60Hz

Power Delay Switch-on
mono use



Power Switch-On Delay assembled PCB, 30A 120V
電源延遲開關PCB套件

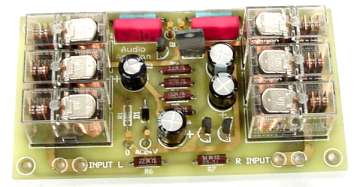

Speaker DC Protector Assembled PCB, 48A Per channel AC
喇叭DC保護器套件

另供應CLASS A 40W Power Amplifier的 PCB



Dynamic CLASS A 50W Power Amplifier kit
 -動態A類50W後級擴大機套件包 -

□ 高品質低成本DC-coupled直流交連後級擴大機
□ 源自著名德國Borbely動態A類擴大機設計, 名目輸出功率8Ω時50W, 三對輸出功率晶體使用,散熱良好時可達接近100W的輸出(4 ohm)
□ 推動線路架構採用串聯JFETs加入整體輸入FETs來改進線性和減少輸入電容量.
□ 採用慎選高級零件,聲音紮實,密度高及細緻溫暖
□ 輸出級包含3對TO-3P功率MOSFETs,被2個TO-220 MOSFET驅動.
□ 低的總諧波失真 <1%, 在50W 8Ω,20-20Khz
<0.02%,50W into 8Ω, 20-20Khz或者<0.03%,100W into 4Ω, 20-20Khz
□ 聲音特質兼有管球與晶體的聲音,中高頻質感高貴特別
□ 低音結實PUNCH迫力與動態不錯

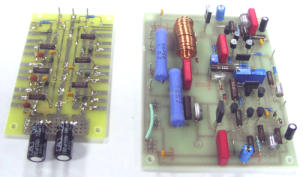

SKD PCB Board
SKD Assembled PCB kits
limited stock offer
半成品(*組裝測試完成PCB版供應)

包含:
1. DRIVER BOARD
驅動級線路板 X 2PCS

2. OUTPUT STAGE BOARD + 2 pair MOSFET
輸出級線路板 X 2PCS + 4 pair MOSFET(stereo use)

3. Alum. Heatsink鋁散熱片
12.2cm x 2.5cm x 1.5mm(thickness)

4. Circuit Diagram線路圖與說明

* 請連絡或參考實物有關採用零件

Power Transformer for Kits
Suggested to use each Transformer per Channel 建議每一聲道使用獨立電源變壓器
Power transformer, optimizing to apply 2 pcs
Input: 115V 50/60Hz x 2

Output:
30v - 0 - 30v /3.5A
36v - 0 - 36v/500mA
12v - 0 - 12v/0.2A

Weight: 2.73 kgs
Size : 12 cm Dia. x 4.5 cm(H)



PWAD-01
PWAD-01 晶體後級機箱

說明: 50W或60W stereo Class A後級適用, LED指示燈
尺寸: 42cm(W) x 26cm(D) x 14.3cm(H)
散熱片尺寸: 25cm(D) x 13.5cm(H) x 4cm(Thick)
厚度: 機板(1.2mm), 面板(10mm)
處理:合金面板(陽極) + 鐵機身(烤漆)
顏色: 銀白, 黑色

目前僅剩庫存機箱,需與以上動態A類套件搭配出貨

Last updated on 4/12/03
