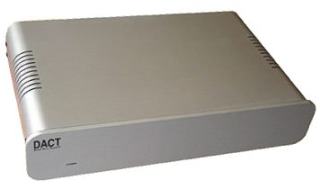

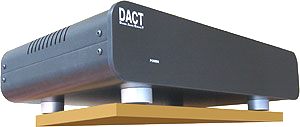

CT-encl1 DACT DIY鋁機箱

說明: 特別設計給DACT組件外, 亦適用一般應用
1)全功能主動式立體前級 , 帶CT100 Phono stage LP唱盤擴大機, CT101 Line stage前級, CT2 volume control音控前級, CT4 Balance control平衡式音控前級,  2到5段 CT3輸入選擇器與1個或兩個的Power supply CT102s 電源供應器.

2) CT100 Phono stage+1個或兩個的Power supply CT102s.

3) 主動式2到8聲道前級Line stage (1到4個CT101s)+CT2 volume control 音控前級(2-8 gang)和1個或兩個的Power supply CT102s電源供應器.

4) 一個1-8聲道被動式前級(1 - 8 gang CT2) ...等等

面板尺寸: 33cm x 6.6 cm(6.7mm厚)
內部固定板尺寸: 26.5cm x 18.5 cm (1mm厚)
內部前固定: 已預先開3孔(10mm dia), 1孔(6.3mm), 1孔(6.3mm) - 2mm厚
機箱尺寸:  33cm(W) x 20.6cm(D) x 7.9cm(H), (2mm厚)

處理: 鋁合金(陽極處理)
顏色: 黑色 Black/銀白Natural
鋁腳墊: 全部是鋁色處理

重量; 1.66 kgs

Drawing尺寸圖

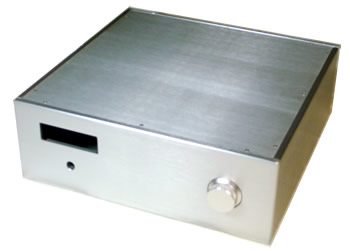

開孔:
- 前面板讀表開孔尺寸: 32.5 x 12.5 mm
- 電源PUSH按鈕開關: 15mm dia

- 面板音量控制,
沉入6 mm Depth x 53mm(Dia.)
- 旋紐: 52 x 23mm

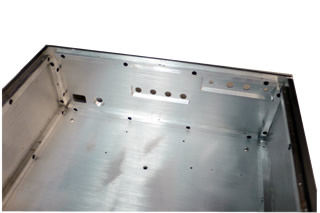

背板開孔;
-輸入+輸出 6孔(11.8mm dia)
- 2孔(6mm dia)
- 電源插座孔: 28 x 20 mm  + 2 固定螺孔
- 保險絲孔: 16mm dia.

處理: 面板鋁合金(髮絲陽極處理)
機身顏色: 鋁本色 Nature
重量; 11.5kgs

* 隨貨加附以下未按裝零件;
-1對 TCST 台製RCA鍍金蓮花座
-2對 Odio 台製鍍金喇叭線端頭
- 1個 ST/SM 瑞士SCHURTER電源公座
- 1個 SFEC 瑞士SCHURTER保險絲電源座

PRAL-47328R 鋁合金前級機箱
尺寸: 46.8cm(W) x 32 cm(D) x 8 cm(H)
面板: 41cm (W)x 8 cm(H)
側板: 26cm(D) x 8 cm(H)
厚度: 邊機板/背板(12mm), 上蓋板(5 mm)下底板(3mm)

背板開孔;
- 背板內側挖凹(3mm), 方便自行鑽孔

處理: 面板鋁合金(髮絲陽極處理)
機身顏色: 鋁本色 Nature
重量; 5.5kgs

PRAL-473210R 鋁合金前級機箱
--同PRAL-473210R, 但高度為10.2 cm(H)
重量; 6.0kgs ---
尺寸: 47cm(W) x 32cm(D) x10 cm(H)

開孔:
- LED 孔: 3mm dia

背板開孔;
- 電源插座孔: 28 x 20 mm  + 2 固定螺孔,, 印刷"AC110V, 220V"
- 電源開關孔: 14 x 20.5 mm ,插入式
- 保險絲孔: 13mm dia.

處理: 面板鋁合金(髮絲陽極處理)
機身顏色: 黑色 Black & 鋁本色 Nature
重量; 2.84 kgs

* 隨貨加附以下未按裝零件;
- 1個 ST/SM 瑞士SCHURTER電源公座
- 1個 BSFH-63-rh 美國BUSS保險絲電源座
- 1個 SCH1552-16A 瑞士SCHURTER電源開關

開孔:
- 前面板銘牌沉入尺寸: 21 x 42mm
- LED 孔: 3mm dia

背板開孔;
- 輸入6孔(11.8mm dia), 印刷"MM", "MC1" & "MC2"
- 輸出 2孔(11.8mm dia), , 印刷"OUTPUT"
- 接地端孔(6.2 mm dia)
- 電源插座孔: 28 x 20 mm  + 2 固定螺孔,, 印刷"AC110V, 220V"
- 電源開關孔: 14 x 20.5 mm ,插入式
- 保險絲孔: 16mm dia.

處理: 面板鋁合金(髮絲陽極處理)
機身顏色: 黑色 Black & 鋁本色 Nature
重量; 4.1 kgs

* 隨貨加附以下未按裝零件;
- 4對 TCST 台製RCA鍍金蓮花座
- 1個 台製鍍金接地端頭
- 1個 ST/SM 瑞士SCHURTER電源公座
- 1個 SFEC 瑞士SCHURTER保險絲電源座
- 1個 SCH1552-16A 瑞士SCHURTER電源開關

開孔:
- 面板輸入選擇開關及音量控制,
沉入5.5 mm Depth x 30.5mm(Dia.)
- LED 孔: 3mm dia

背板開孔;
- 輸入4孔(11.8mm dia)
- 輸出 2孔(11.8mm dia)
- 電源插座孔: 28 x 20 mm , 2 固定螺孔
- 電源開關孔: 14 x 20.5 mm ,插入式
- 保險絲孔: 12mm dia.

背上蓋板開孔;
- 推動管球孔, 22mm dia.

處理: 面板鋁合金(髮絲陽極處理)
機身顏色: 黑色 Black & 鋁本色 Nature
重量; 3.0kgs

PRAL-30267F 鋁合金前級機箱
--同上-- 但上蓋板沒有預打孔及沒附旋紐

隨貨加附以下未按裝零件;
- 3對 TCST 台製RCA鍍金蓮花座
- 1個 ST/SM 瑞士SCHURTER電源公座
- 1個 SFEC 瑞士SCHURTER保險絲電源座
- 1個 SCH1552-16A 瑞士SCHURTER電源開關

PRAL-30267s 鋁合金前級機箱
--同PRAL-30267, 但深度為26 cm. ---
尺寸: 30cm(W) x 26cm(D) x7 cm(H)


PRAL-30267sF 鋁合金前級機箱
--同PRAL-30267,但上蓋板沒有預打孔及沒附旋紐, 但深度為26 cm. ---
尺寸: 30cm(W) x 26cm(D) x7 cm(H)

PRAL-443510BW 鋁合金前級機箱
尺寸: 43.8cm(W) x35.5cm(D) x10.4 cm(H)
面板: 43.8 cm (W)x 10.4 cm(H)
厚度: 邊機板(10mm)/面板(12mm)/背板(3 mm), 上蓋板(3 mm)下底板(5mm)

開孔:
- 面板輸入選擇開關及音量控制,
沉入 4mm(D) x 50mm(Dia.)
- LED 孔: 3mm dia

處理: 面板鋁合金(髮絲陽極處理)
機身顏色: 上下蓋板&後背板 黑色 Black/前側板 淺灰色 Light grey

重量; 6.5kgs

背板開孔選擇:
背板無孔(rflat)

PRAL-43339L 鋁合金前級機箱
尺寸: 43cm(W) x33cm(D) x9 cm(H)
面板: 43cm (W)x 9 cm(H)
厚度: 邊機板/面板(8mm), 上蓋板(5 mm)下蓋板(3mm)

開孔:
- 面板輸入選擇開關及音量控制,
沉入 6mm(D) x 52mm(Dia.)
- LED 孔: 3mm dia

處理: 面板鋁合金(髮絲陽極處理)
機身顏色: 黑色 Black & 鋁本色 Nature 及 鋁本色面板/黑色身
重量; 5.2kgs

前板開孔選擇:
前板無孔(fflat)

背板開孔選擇:
背板無孔(rflat)
背板開孔(rca9);
- 輸入4孔(11.8mm dia)
- 輸出 2孔(11.8mm dia)
- 電源插座孔: 28 x 20 mm , 2 固定螺孔
- 電源開關孔: 14 x 20.5 mm ,插入式
- 保險絲孔: 16mm dia.

背板開孔(pwr3);
- 電源插座孔: 28 x 20 mm , 2 固定螺孔
- 電源開關孔: 14 x 20.5 mm ,插入式
- 保險絲孔: 16mm dia.

背板開孔(xlr19);
- 輸入8孔(11.8mm dia)
- 輸出 4孔(11.8mm dia)
- XLR 4孔(23.3mm dia)
- 電源插座孔: 28 x 20 mm , 2 固定螺孔
- 電源開關孔: 14 x 20.5 mm ,插入式
- 保險絲孔: 16mm dia.

.* 選項: 背板標準出貨配備(xlr19)
- 輸入& 輸出 RCA插座: TCS
- XLR 4孔: Neutrik NCLNEMP-3 & NCLNEFP-3
- 電源插座孔: 瑞士 SCHURTER ST/SM
- 電源開關孔: 瑞士SCH1552-16A
- 保險絲孔: 瑞士 Sfec Schurter
*如缺貨則提供或等級產品

PRAL-433312L 鋁合金前級機箱
-- ditto-- 面板與背板開孔選擇同上PRAL-43339L,
但12 cm高(H), 背板的開孔選購編碼相同

PRAL-43348 鋁合金前級機箱
尺寸: 43cm(W) x34cm(D) x8 cm(H)
面板: 43.4cm (W)x 8 cm(H)
厚度: 邊機板/面板(12mm), 上蓋板(3 mm)下蓋板(3mm)

背板開孔選擇:
全部無開孔(fflat)
無開孔版本: 背板厚度3mm(沉入內挖9mm)
背板開孔(pwr3);
- 電源插座孔: 28 x 20 mm , 2 固定螺孔
- 電源開關孔: 14 x 20.5 mm ,插入式
- 保險絲孔: 16mm dia.

處理: 面板鋁合金(髮絲陽極處理)
機身顏色: 黑色 Black & 鋁本色 Nature
重量; 6.25kgs

開孔Pre- cutout/hole:
面板電源開關Panel Main switch; 23 x 13mm( recess 38 x 23 mm)
Led hole: 3mm dia

背板開孔Back Panel;
輸入2 hole for inputs(10mm dia)
喇叭輸出2 set of speaker out(each with 4 hole of 10mm dia.)
電源插座Power socket: 28 x 20 mm cut out
保險絲fuse hole in 12.5mm dia.

選購附件Option parts;
面板電源開關Panel Main switch: included

背板開孔Back Panel;
2 x 輸入RCA plug:TCS RCA
4 x 喇叭輸出Binding post speaker out: Hole to be enlarged
電源插座Power socket: ST/SM Schurter
保險絲fuse holder: BSFH-63-rh BUSS

處理: 面板鋁合金(陽極處理)/機身鐵烤漆
機身顏色: 黑色 Black
面板顏色: 香檳色
重量; 5.5 kgs

說明: 45W+45W or 90W Mono Class A後級適用,
Overall 尺寸: 44cm(W) x 46cm(D) x 19cm(H)
機身Body; 42 cm (W) x 45cm(D) x 17cm(H)
面板Panel: 45cm (W)x 18 cm(h)
厚度: 機板(1.2mm), 面板(10mm)

散熱片尺寸: 10cm(W) x 17cm(H) x 5cm(thick)
8組散熱片: 8 pcs of heat sink

開孔Pre- cutout/hole:
面板電源開關Panel Main switch; 36 x 28mm( recess 33 x 31 mm)
Led hole: 3mm dia

背板開孔Back Panel;
輸入2 hole for inputs(10mm dia)
Holes between(hole center to hole center) at  14.2cm

喇叭輸出2 set of speaker out(each with 2 hole of 10mm dia.)
+/- Binding post holes between at 4cm, up and down between at 3.5cm

電源開關Power Switch: 28 x 20 mm cut out
保險絲fuse hole in 12mm dia.

處理: 鋁合金(陽極處理)
機身顏色: 黑色 Black
面板顏色: 黑色 Black/香檳色

* PS 晶體IC保護隔離帽蓋, 改以NYLON cup(To3cap), 非照片所示.
 * 庫存售完 Sold out

PWAD-01Pre 晶體前級機箱
前級面板尺寸: 42 cm x 8.7 cm(10mm厚)
機箱尺寸:  40.4cm(W) x25 cm(D) x 8.3cm(H)
厚度: 機板(1.8mm), 面板(10mm)
處理: 鋁合金面板(陽極) + 鐵機身(烤漆)
顏色: 黑色
後板開孔;
Fuse 3A x 1(12.5mm dia.)
Main socket x 1(23mmW x 20mmH)
Blance Input and output x 4(25mm dia.)
RCA main output x 4(9.4mm dia.)
RCA record out x 2(9.4mm dia.)
RCA Line x 2(9.4mm dia.)
RCA CD in x 2(9.4mm dia.)
RCA Tuner x 2(9.4 mm dia.)
phono Ext. x 2(9.4mm dia.)
按此看背板

PWAD-01 晶體後級機箱
說明: 50W或60W stereo Class A後級適用, LED指示燈
機身尺寸: 40.2cm(W) x 26cm(D) x 13.4cm(H)
散熱片尺寸: 25cm(D) x 13.5cm(H) x 4cm(Thick)
面版尺寸: 42 cm x 14cm
厚度: 機板(1.2mm), 面板(10mm) & 8 mm兩種選擇

處理: 鋁合金面板(陽極) + 鐵機身(烤漆)
顏色: 銀白/黑色

上蓋印字:
MOSPOWER
class "A"MOSFET Discrete Poweramplifier

背板印字:
- Logo with print of 'Registered by Soundoyez Class "A" FET Preamplifier
- Model:
- BORBELY AUDIO
Melchior Fanger Strasse 34A
82205 New-Gilching., Germany
- Warning DO NOT OPEN!!, To avoid of electric shock!

背板開孔:
- 2 x RCA Input, 9.4mm dia.直徑, 印刷 'RIGHT'/"LEFT"
- 4 x RCA output, 9.4mm dia.圓徑
- 1 x fuse holder, 12.5mm dia圓徑, 印有"Fuse 10A Slow Blow"
- 2 x fuse holder, 12.5mm dia圓徑, 印"Fuse 5A"
- 2 x fuse holder, 12.5mm dia圓徑, 印"Fuse 0.5A"
- 1 x power switch hole, 28 mm x 20mm, 印有"115VAC 230VAC"

按此看背板

PWAD-01fp 晶體後級機箱面板
面版尺寸: 42 cm x 14.2 cm
厚度: 10mm & 8 mm
處理: 鋁合金面板(陽極)
顏色: 銀白/黑色

PWRAM-2 電源鋁機箱
鋁面板尺寸: 25cm x 13cm(6mm厚)
鐵機箱尺寸:  24.1cm(W) x 36.7cm(D) x 13.5cm(H)
處理顏色: 平光黑色烤漆/銀色

開孔Pre- cutout/hole:
面板電源開關Panel Main switch; 15mm(recess 17.5 mm)
Led hole: 3mm dia

背板開孔Back Panel;
Rin/Lin輸入2 hole for inputs(10mm dia)
OUT+/-輸出2 set of speaker out(each with 2 hole of 10mm dia.)
電源開關Power Switch: 28 x 20 mm cut out

重量; 4.7kgs


PRAL-3 後級鋁機箱(3 units size)
面板尺寸: 48 cm x 12.5 cm(5mm厚)
機箱尺寸:  43 cm(W) x 30 cm(D) x 12.5 cm(H)
處理顏色: 本色, 香檳色, 黑色, 黑色/香檳色
重量; 4 kgs

PRAL-3-BS 後級鋁機箱(3 unit size)
--同上-- 但黑身+銀色面板

面板尺寸: 15cm x 6cm(3mm厚),
預鑽孔(面板); led燈孔(4mm)/搖頭電源(10mm)
預鑽孔(背板); 電源(11x27mm),RCAx2(10mm), OPT/COA(5mm),方孔(10 x 9mm),圓孔(8mm dia)

機箱尺寸:  14.8cm(W) x 21.5cm(D) x 6cm(H)
重量; 1 kgs


開孔Pre- cutout/hole:
面板電源指示燈Panel Power Indicator LED hole; 5 mm

座板開孔Chassis Stand;
濾波電容: 5 hole for power filtering(38mm dia)
變壓器: 1 each for Power  & Output transformer
(each hole cross in 80mm x 92mm+ 60mm x 122mm)
真空管: 6 hole for tube, each in  33mm dia.
真空管: 1 hole for tube,  in 71mm dia. + Alum. tube socket plate stand of 80mm x80mm(in black finish)
偏壓/輸入孔; 2 hole can be for Bias/input in 9.6mm and 8mm.

背板開孔Back Panel;
輸入1 hole for inputs(12mm dia)
喇叭輸出 3 speaker out for 4,8 & 16 Ω(each hole in 12mm dia.)
電源開關Power Switch: 28 x 20 mm cut out
保險絲 fuse hole in 12.5mm dia.

腳座; Plassic Chassis feet in 49mm dia. with felt pad

處理: 面板/底板鋁合金(香檳色陽極處理)
機身面側板: 本色平光 Natural wood dull finish
