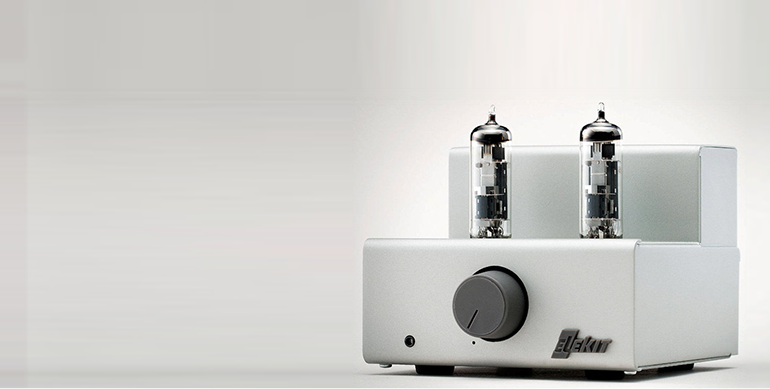

享受簡單又直覺的美感

基本結構是一個優質的PCL86真空管擴大機
裝配在一個非常小巧高貴的金屬機殼中
直覺性的操作人性化的組裝維護

操作也相當簡單

只有一個音量旋鈕

任何人都可以直觀的使用

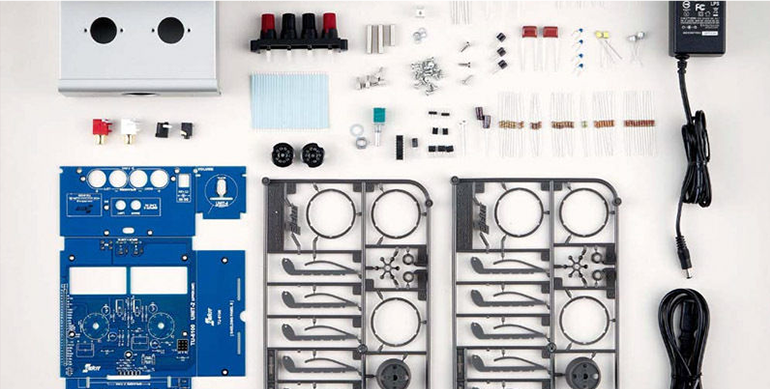

雖然需要焊接但原廠貼心幫我們

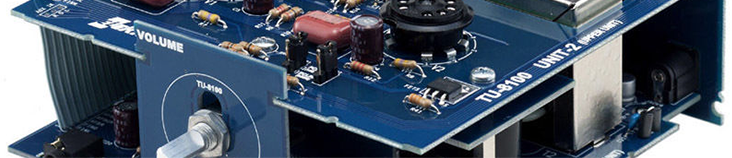

把困難的零件都先安裝在PCB版上

也不用擔心還需另外佈線

容易組裝和拆卸,並且易於維護

★ 這是一台可更換多組真空管 PCL86 (14GW8) 且架構嚴謹的單端立體聲功率放大器套件 ★

支援不同輸入方式

內建 2 組輸入方式

前面板配置高靈敏度 3.5mm 立體聲迷你插口 可以直接連接到隨身型音樂播放器

背板配置一組 LINE IN (RCA)插孔

簡單跳線切換

透過簡單的修改電路板上的跳線

ECL86 (6GW8)也可使用 PCL86 (14GW8)來代替並且不用再調整壓差

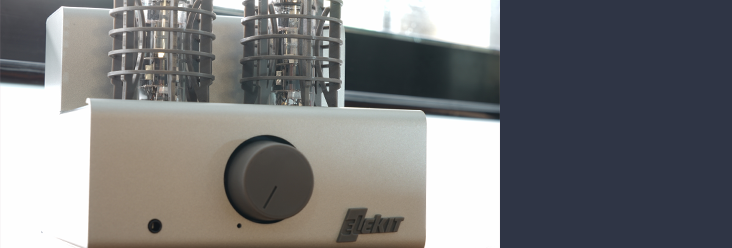

專利防燙保護裝置

自體開發特殊的防燙保護網阻尼結構

且不妨礙熱能釋放 , 同時包覆側面和頂部

避免真空管不必要的振盪

採用微電腦控制功率

微電腦控制軟啟動(緩啟動),讓B極(屏極電壓)高壓在燈絲電壓啟動之後軟啟動(緩啟動)

類似真空管整流那樣友善的電壓上升序列 ( 先讓燈絲工作正常加熱後,屏極高壓才會有並且輸出B極高壓 )

並且執行操作上的問題安全監控

輸出真空管的耗損會讓真空管的屏極電流變得無法控制

進而造成真空管和零件損壞

在真空管管座接觸不良或是焊接不良的情形下,微電機監視的6個電壓點和關閉燈絲以及B電高壓電源,當這些有問題時,會指示LED閃爍

對真空管擴大機而言

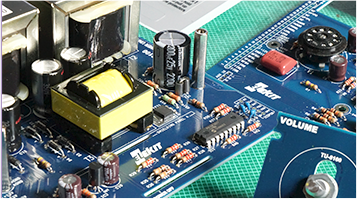

特殊設計產生高電壓通過內置的逆變電路

真空管結構 , 消除交流噪聲產生

使用 AC 變壓器外接電源線 , 可全球各地使用

在外耦合電容器方面, 採用聚丙烯薄膜電容器

與非電感結構, 只為呈現更優異的音質

配備擴大機標準裝備 , 採用螺旋式喇叭端子座

常用的香蕉插頭也可使用 , 鍍金輸入插孔包括

RCA插孔和 3.5mm 耳機插孔

改善了關於輸出變壓器的特性

一切只為了更好的聲音

特點

[Specifications]
規格
型號 TU-8100
內附真空管 PCL86 x 2只
額定輸出
2W + 2W
額定輸入 INPUT - 1 : 500mV
INPUT - 2 : 150mV
底噪 40microV ( IEC )
頻率響應 23HZ - 33kHz
輸入
RCA輸入端子 INPUT - 1
3.5mm立體聲迷你插孔 INPUT - 2
輸出
喇叭輸出端子 螺旋型鍍金喇叭座(香蕉插頭 , Y-PIN , 裸線都可以使用)
輸出阻抗 4 ~ 8ohm
電源
輸入電壓 12V DC
電源供應器 100 ~ 240V AC
尺寸
預測尺寸(含真空管) W142 X H136 X D178mm
重量 1.8Kg (不包括AC電源供應器)

真空管迷你DIY綜擴 小巧精緻

BUY

直覺操作方式 簡易DIY組裝
小巧精緻外型 適合書桌 臥房 辦公室
具有真空管 寬鬆醇厚特質
如此優惠的價格 卻擁有超乎價位的音質水準
DIY 入門實作最佳推薦
