改機(內容&對應);
Audio modifications & suggestions to you
實用.立效.資訊

Audio Note Kit 1, 改機建議品;
  - Black Gate 電解電容
  - Jensen油質銅箔電容, 0.22uf/630V

調音包(TunePak)的妙用與使用方式
  - TunePak是什麼?有什麼功能!
  - TunePak的用法與應用例

TunePak為一調音膠帶, 寬為50mm厚約3.5mm, 長度為3米包裝.  狀似黏土, 呈黑色, 可塑性高可多次黏著使用, 一經使用不輕易的自行脫落, 但也不黏手.

使用調音包TunePak可有效的降低喇叭單體的諧振,  讓自體共振的抵銷作用和變數降低.
在音樂與音色的表現上,  它使得聲音清楚透明,  音像聚焦更佳,  音樂較穩建和輕鬆,  中低頻的部位更帶勁,  動態也好一點,  甚至高音厚且延伸多些.

調音包使用在喇叭單體, 可降低喇叭單體的諧振, 或音箱的氣密加強, 維護設計效能發揮. 此外還可應用到其他諧振產生, 聲音劣化的領域; 如變壓器、機箱、墊子.

喇叭單體與音箱的使用方法;
1. 把喇叭單體卸下, 用調音包(TunePak)膠帶將單體所有的框架(Basket)及磁鐵緊貼包住. (如單體有通氣散熱孔的, 不可將它封死. 確使膠帶部份不要與單體的振膜可能碰觸, 特別在動態工作下)
2. 將膠帶剪切成長細條狀, 置於單體與音箱開孔之間當墊片用, 再把單體鎖上.
3. 如是低音反射式系統(vented), 還可將通風孔的外圍, 緊密圍貼, 但不要堵到導氣孔口的部位.
4. 音箱的內部木板接合處, 擇處或有諧振的地點(即震動較大的地方), 使用膠帶固定加強之.
5. 現在, 享受調音包(TunePak)帶來,不同於往常的聲音吧!

電阻色碼圈圈簡易辨識參考(Read the Resistor Color Band)
電阻顏色的圈圈由左到右邊分;
第一色帶(第一數字)(1st Band)
第二色帶(第二數字)(2nd Band)
第三色帶(第三數字)(3rd Band)
第四色帶(乘數)(Multiplier Band)
第五色帶(誤差率)(Tolerance Band)

第1到3色帶(1st-3rd band color code)的顏色共通代表數字:
0

black
1

brown
2

red
3

orange
4

yellow
5

green
6

blue
7

violet
8

grey
9

white

第四色帶(乘數)(Multiplier Band):
Ω

black
0 Ω

brown
00 Ω

red


orange
0K Ω

yellow
00K Ω

green
M Ω

blue
0M Ω

violet
x 0.01Ω

silver
x 0.1 Ω

gold

第五色帶(誤差率)(Tolerance Band)的顏色代表誤差%
+/- 1%

brown
+/- 2%

red
+/- 0.5%

green
+/- 0.1%

violet
+/- 5%

gold

例(ex):
5 Ω 1% = 綠(green)+黑(black)+黑(black)+銀(silver)+ 棕(brown)
10K 5% =  棕(brown)+黑(black)+黑(black)+紅色(red)+金色(gold)
680K 藍(blue)+灰(grey)+黑(black)+橙(orange)+金色(gold)

改機案例參考; 列舉幾個瞧瞧, 有關進一步的資訊, 請連絡!
改機的目的是好還想更好, 因此條件愈好的機子, 其成效愈好品賞度愈高.
改機可改良一般Hi-End聲音很平順, 但就是缺少那麼一種觸動內心深層感性的東西, 這些迷失的部份可說是音樂的核心或稱精隨.
另外部份的朋友也認為;改機不單只是省錢, 也是找尋花錢也買不到的那種音樂極致爽的感覺. 一種下決策成功的滿足感!


改機百寶箱
系統型式
改機部位;採用零件
參考畫面

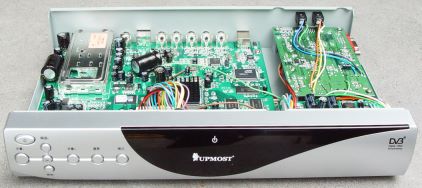

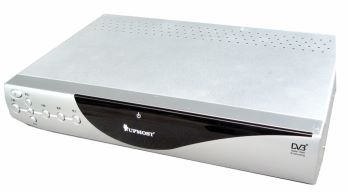

UPMOST DVB-500
三合一數位化電視盒

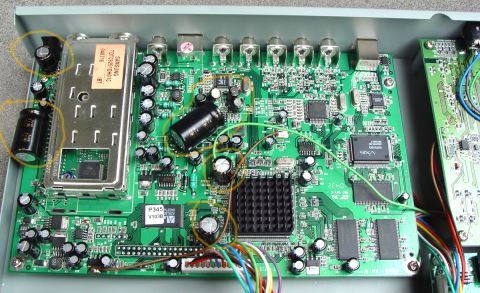

電源, 信號 ; Black Gate x 9pcs

畫面改善成果:

- 顏色飽滿度增加
- 半色調(half tone)增多, 立體感展現, 遠距清晰可見
- 白的更白, 黑的更黑
- 層次對比, 相當改善
- 畫面細緻, 顏色自然真實
- HDTV的畫質效果
McINTOSH C29 Integrated Amplifier綜合擴大機 電源, 信號 ; Jensen, Black Gate ..etc
PHOENIX DAC-03數位轉換器 電源, 信號 ; Jensen, Black Gate ..etc
SONIC FRONTIER SFT-1 TRANSPORT轉盤 數位信號拮取; SE99
SONIC FRONTIER SFD2 MKII Digital Processor數位轉換器 電源, 信號 ; Jensen, Black Gate, MultiCap, Vishay..etc
SFD2 MKII(Click for big shot)
其他的不乏其數, 請連絡或拜訪找到想要的資訊

來自蔡先生的感謝函提供參考(xxtsai@gate.sinica.edu.tw, 3/1/01)
唐竹你好:
我的耳機驅動器在幾次到唐竹尋覓提升方案後,已明顯精進,細節及高低頻延伸都好了許多
對大動態的音樂也不怯場

但我在想它的極限在哪裡,還有沒有提升的空間,我想這是每個音響發燒友會不斷追尋的問題,當然受限時間經費,會到某一階段先停下來,多聽音樂多思考,找到新的架構跟切入點

很感謝你們的服務跟提供的材料
謝謝

蔡先生
 唐竹你好:今天我到唐竹買了兩只wander infini電容 2uf/435v旁路電源濾波電容,得到我尋尋覓覓許久的聲音,中高音飽滿而細節細緻豐富,且高頻延伸性提升不少低頻量感增加而不失清晰紋理,聽單獨樂器演奏,非常接近現場靠近演奏者時聽到的真實感受在大編制演奏對原本不足的低頻管樂器解析力增加不少,真是非常驚艷愉悅的體驗兩只電容可有此裨益,應是玄學!在此提供我的愉快體驗給樂友同好!
(蔡先生3/2/01的再一次來函)


來自正憲先生的感謝函提供參考( g88xxxx@mail.tnca.edu.tw, 5/21/01)
Subject: 自貴公司購得Jordan Watt jx92s,裝箱後聲音非常的好, 聲音密度紮實、順暢華麗且帶有絲緞般光澤,在小空間中可營造不錯的音場。尤其在搭配son of zen 與 balenced zen時,可得到極多的細節(多到誇張)、乾淨的音質、浮凸的音像...等,除了低音域能量感不足外,其餘的表現可圈可點,令我非常滿意......
若有$$$時,真想裝Jordan網站上公佈的三件式喇叭,期待更好的表現....

小安問到( erichome@tpts5.seed.net.tw)
如題:想請問,如果以"暴力法", 將機內的線材換以"超粗"的銅線,會有什麼結果?
又,為何一般都稱口徑較粗的導線電阻低,所謂的"較粗"的定義為何? 什麼程度可說為"粗? 又為何一般的機器不直接換以較粗的導線呢? 又,cd player內的D/A可直接改嗎?

Ans: 如換用較粗的銅線, 對電源應用的場合, 有較正面的結果, 但對信號的應用 則就不一定了.
口徑較粗的導線內部阻抗低,所謂的"較粗"應是電氣和聲音特性超過所需的.
是否變動和加粗的程度, 依所要求的聲音優化+成本擔付接受否自定?!

一般的機器不直接換以較粗的導線, 主要的原因應是成本的考慮吧!, 或不需要太粗.

 Cd player內的D/A可直接改, 以改善音質.

請問:電容有分正負極是吧!~~~~~如何分別呢?(hinet <xxx11@iplus.net.tw>)

Ans:部份電容在電氣特性上是有分正負極; 如電解電容, 油質電容(部份), 膽質電容...
分別的方式很簡單, 製造廠如有分正負極,一般慣例都會標示在負極上(-);線標,點標,(黑)色標記, 網點標記, 引線較短標記, "-"記號標記, 負極接電容殼...

不過,在聲音的特色上,所有的電容都有分正負極. 一般較高電位接正極上(+,hot side), 較低電位接負極上(-,cold side). 信號通過的方向由正極往負極端流.

有些材質或結構的電容可以不分正負極,如MPP, PP, PS, PT, TFT, MICA, oil(部份)或沒有標示的時候, 習慣上跟電容身上的文字印刷走向同,即 "+"-> "AudioCap 0.22uf/630V"-> "-". 目前看到的例外是SOSHIN SE雙信銀雲母電容,它讀法相反,即 "-"-> "Soshin 120G"-> "+".
SOSHIN V2A的接法為,即 "上+"&"下+" -> "V2A225"-> "-"&"-".

聲音的正負極接續建方向建議以此法認定, 接對時中高音沒有毛邊,低音較多,聽來較平順. 不信時或對方向性有存疑時, 只有嘗試互相對調聽聽它的些微不同,看那邊接法較好聽. 不過,正負極換接時,請確認沒有方向性的疑慮,否則一縷清煙可就來不及了.

同理,導線,電阻,電感,單體在發聲特性上,最好也分正負極接,較有機會聽到自然的聲

改動電容,有否不良影響? 在電容量數據上,低音是否會減低? 還是改為原來規格較好呢?
Ans:基本上改變容量, 最好找規格一樣的, 如果不是
1) 電壓要求超過, 但容量不足夠也許會導致漣波過大,
濾波效果打折扣
2) 因容量
不足是有可能低音的動態和能量會有減低的情形
還是建議改為250V/820uF較好

Last updated on 3/17/05
