Scan-Speak A/S Tomorrow's loudspeaker technology-TODAY
The Scan-Speak Newsletter Number 3 September 1997
過去的12個月以來, 我們致力於設計和導入生產及物料的管理系統. 基於我們的"老"文件系統,雖証明很管用,但此系統需要現代化, 並非僅因於千禧年2000電腦設定的問題.

我們對外宣佈此3步驟:
1. 10月份我們改變財務系統
2. 11月份我們改變生產規劃系統
3. 1998年初,將開始辦公室自動化系統
你將體驗的是,一個更快速和較有效率的處理你的要求.  你會看到我們換掉所有的文件,發票,訂貨和會計報表...等等(但不是價格!).
同時,我們將致力於改進我們的專案管理, 以便你能一直收到專案進度的相關資訊.

97年初,我們多了一個220平方米的綜合交誼廳,會議室和研發設施. 過去我們值班的中間休息, 工程師們只在一原來14平方米的廚房, 因此這是需要的.
在實驗室方面, 我們建了一間無響室. 這裡我們使用DSA量測系統和最近也購買的MagNet模擬軟體程式.

新進人員
今年的二月, Ulrik Schmidt加入為聲學研發工程師. Ulrik在Odense大學取得聲音工程的碩士學位. 11月1日Frank Nielsen,將任職為機械工程師. 他在Bruel & Kjaer公司有6年單體發展的經驗,同時也有2年在2D和3D CAD/CAM系統的工作. Frank是接替今年夏天離職的Anders Wiisbye,他只做了幾個月.
我們的銷售助理Kirsten在請孕假中,直到2月之前的工作由Karsten Fisher來代.

WCES 1998
Scan-Speak公司將會在1月8-11 1988,美國Las Vegas賭城的冬季CES音響展中參展.  將介紹新的OEM單體,包括有15W 1"的銣磁高音(neodymium), 1"的鋁質凸盆高音和防磁的單體(18W, D29以及D20).

我們的網路首頁正在築構中(http://www.scan-speak.com/). 希望能在展場的幾天示範展示.
在展場中你可見到:
Torben Sondergaard
Scan-Speak A/S

Lars Goller
Scan-Speak DK的R&D經理

Rune Karsbaek & David Stephens
Scan-Speak美國銷售辦事處

Allan Isaksen
Scan-Speak亞洲銷售辦事處
如希望在展覽時約見,你可連絡以上的任何一位.

單體的量測係數Measuring Parameters
Ulrik Schmid做了下列的文件, 關於Scan-Speak喇叭規格是如何測得係數.
單體應該在未量測係數之前, 就先做暖機(run-in)的動作.
而此做法,可簡單的如下列組立方式完成:

Sine wave generator信號
--
power Amplifier放大器
--
Driver unit
單體


Run-in的頻率應設在接近共響的頻率. 可轉大電壓直到你聽到喀答(clicking sound)聲音出現(盆架碰到框架的聲音). 然後必須轉小電壓到聲音剛好消失.
當單體run-in時, 你也許必須轉小電壓一點點. 5-6分鐘的單體run-in後, 讓溫度冷卻約十分鐘.
量音圈的DC直流阻抗, Re以[Ω]為單位. 記得扣減導線的阻抗或使用一個4線式的歐姆表.
準確度應在+/- 0.1Ω.

為了防止機械的共振影響量測,單體磁路系統的背面, 必須以鉗具固定之.  確定中心極(pole piece)的通氣孔不要封住. 老虎鉗應儘可能的瘦薄, 以防止錐盆背面的反射. 單體儘可能的保持遠離任何的反射面.

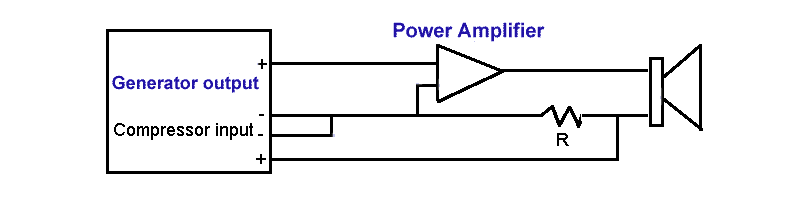

其他的係數是使用定電流(constant current)的組立來測得:

使用一個固定功率電阻. R在10-100歐姆之間. 調整單體的RMS電流到36mA.
Kapton薄膜的單體,電流應只調到18mA.

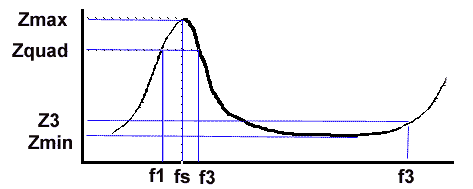

單體的阻抗模式如下所示;

如何計算單體的阻抗模式:
z=單體RMS電壓/單體RMS電流

量測自由空氣的共響頻率,Fs以[Hz], 準確度應在+/- 0.2Hz.  量測在共響頻率的最大的阻抗值, Zmax以[Ω]
計算等值阻抗損失(equivalent loss resistance)R1以[Ω]:

 R1=Zmax  -  Re

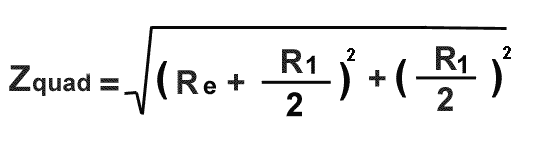

計算在1/4頻率Zqaud的阻抗模式,以[Ω]:


量測1/4頻率, f1及 f2的頻率, 以[Hz].
驗證: (f1 x f2)的開根約等於Fs.  從測得的誤差值,應不多於+/- 1Hz.

計算機械性Q值(Q-factor),Qms:

 Qms=Fs / f2 - f1
附加10公克(10g)的黏土或類似土之, Ma到錐盆. 很重要的,黏土和錐盆之間沒有殘留空氣.
測得新的共響頻率,Fo以[Hz].  計算移動質量(內含空氣的Moving mass),以[kg]:
 Mms = Ma / ( fs / fo )2 -1
計算機械性損失,Rms以[Ns/m]:
 Rms=2 *π * fs * Mms / Qms
計算磁力束(force factor), B*L以[Tm]:
B.L=R1 * Rms的開根

計算電氣性Q值(electrical Q-factor),Qes:
 Qes=2 *π* fs * Mms / (B * L)2  * Re
計算總Q質(total Q-factor), Qts:
 Qts= Qms * Qes / (Qms+Qes)
計算懸架依順性(compliance),Cms以[m/N]:
 Cms=1 / (2 *π* fs)2 * Mms
量得有效衝程直徑(effective piston diameter),Dd以[m]即懸邊中點間直徑:
計算有效衝程面積(effective piston area), Sd以平方米[m2]:
 Sd=π* αd2 = π* (Dd / 2)2
αd是以m的有效衝程半徑. 假如單體有會通透的防塵蓋時,應作修正.

計算等量推動容積(equivalent volume),Vas以立方米[m3]:

 Vas=Cms * p * C2 * π2 * αd4
P 是空氣的密度(density of air). P=1.2[kg/m3].
C是在空氣中聲音的速度, c=344[m/s].

量測阻抗模式的最小的阻抗Zmin,以[Ω].
量測f3的頻率[Hz],在最高阻抗Zmax以下的功率減半-3dB點的頻率
計算音圈的電感量,Le以[H]:

 Le=Re / 2 *π * f3
到此,你現在有一個整組的單體係數!!

- 本文譯自丹麥Scan-Speak1997年九月,編號3 發行新聞信 -
