- ScanSpeak inside, made in Denmark -



單體套件推出三兩語
Scan-speak全新 的概念85系列單體套件, 已經開發多款供應中.
接受OEM廠商委託設計. 跨國性的團隊設計服務.

製作符合個人需求的"量身訂作的音響"-(Audio tailor tm)

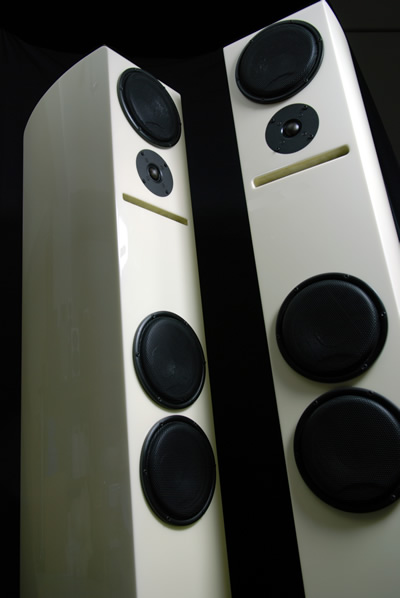

VIRA 落地形喇叭套件

規格;
頻率響應 - 29 Hz ~ 20KHz +/- 3 dB
系統阻抗 - 5 Ω 歐姆
效率 - 90 dB W/M (2.83V)
承載功率 - 300W (Max)
分頻點 - 200Hz / 2KHz , -18 dB/Oct

採用高音質材料製作:
單體;
高音- 丹麥Scan- Speak D2905/9700 絲質凸盆
中低音 - 丹麥Scan-Speak 18W5535A碳纖紙盆
低音 - 丹麥Scan-Speak 18W8545碳纖紙盆, 2支併聯

MDF木箱;
特色 - 音箱結構體採桶狀弧型, 優點為可使箱音及駐坡在木箱內有效降至最低.
增加數片補強橫隔板, 強固箱體結構, 使得整體木箱增加強度達到
抵減箱板震動所產生的不良影?, 進入Hi-End等級的音箱設計理念實踐.

尺寸- 25cm (W,寬) x 37cm(D,深) x 119 cm(H,高)
重量 - 72 kgs(對)

分頻網路零件;
Hi-End大廠所信賴使用元件製成,並經THLaudio精心設計調校測試.
務使整體音質和頻率響應和諧一致, 音色柔美高貴, 出眾拔萃.
以專業設計完成零件使用數最少, 但效能最佳化. 不減損分頻器能量,
同時提昇音樂動靜變化之間的質感-

德國Mundorf Mcap薄膜電容,
法國SOLEN高速塑料電容,
美國MILLS線繞電阻,
瑞典SUPRA喇叭導線,
MIT特訂ODIO喇叭端子座,
美國製Cardas發燒級焊錫 ...

頻率響應實測圖;

SPL頻率響應:

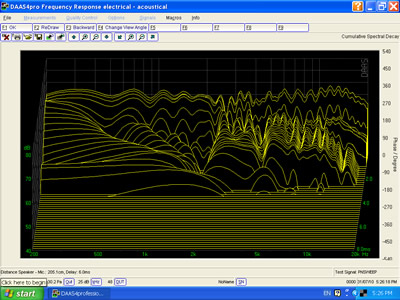

WATERFALL瀑布圖:

Respects 100櫻桃原木
櫻桃原木音箱
採光不同顏色不同
背面
未表面塗裝箱體與單體/零件等候表面處理音箱
內部分頻器用料例
分頻器例
Model: Respects 100 本尊100
  Description: 2 way音路, 7" mid-woofer system
  System impedance: 8 ohm
  Frequency response: 39 - 30K Hz
  Rated Power: 120W
  Sensitivity: 88 dB
  Driver : Scan-speak 2905/9500,
              Scan-speak 18W/8545
  Dimension: 24(w) x 35(D) x 40(H) cm
  Enclosure type: Bass reflex
 Finished: 櫻桃,胡桃原木 Cherry,Walnut wood veneer

Respects 本尊
Model: Respects 本尊
  Description: 2 way音路, 7" mid-woofer system
  System impedance: 8 ohm
  Frequency response: 29 - 30K hz
  Rated Power: 120W
  Sensitivity: 89 dB
  Driver : Scan-speak 2905/9300,
              Scan-speak 18W/8545
  Dimension: 26(w) x 34(D) x 46(H) cm
  Enclosure type: Bass reflex
  Finished: 櫸原木貼皮 Nature beech veneer

RevelatorRevelator kit
Model: Revelator 啟示者
  Description: 2 way音路, 5-1/2" mid-woofer system
  System impedance: 8 ohm
  Frequency response: 36 - 30K hz
  Rated Power: 60W
  Sensitivity: 86 dB
  Driver : Scan-speak 2905/9700,
              Scan-speak 15W/8530K
  Dimension: 22(w) x 33(D) x 39(H) cm
  Enclosure type: Bass reflex
  Finished: 櫸原木貼皮Nature beech veneer
Last updated on 7/25/10
