RIAA規範下使用精密無回授低失真的CR等化模組,支援切換MM和MC兩種唱頭

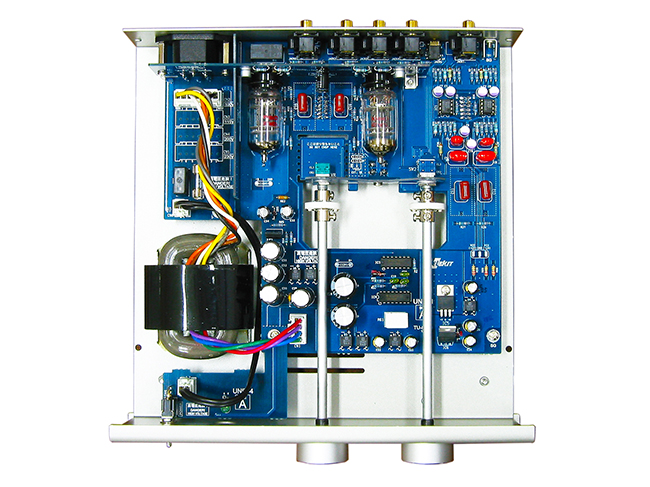

使用高效低磁漏的R型鐵芯變壓器,並採用FET場效電晶體濾波供應直流電源,直接供電給B+高壓電源和真空管燈絲電源 ,大幅降低HUM聲以及背景噪訊聲
在唱頭放大器裡採用兩只低噪訊性能優異的OP運算放大IC,並於PCB線路上內建鍍金IC腳座, 方便玩家自行更換同類型OP放大器來調整音色
前級放大線路由兩只12AU7(ECC82)來負責線性放大,增益可從大約1倍至3倍進行調整
貼心的在電路板預留大空間,方便玩家更換升級較大體積的發燒電容補料
支援4種不同的電壓環境 100,115,200和230V (製作時可選)
Perfect Match
TU-8500 並沒有華麗奪目的外型,相較於華麗喧囂 ELEKIT 採用較為成穩內斂的極簡設計,如果靠近細看可以發現 TU-8500 外殼表面處理非常細緻滑順,不管從裡到外都沒有一絲毛邊,看似簡單卻不簡單,25cm x 27cm 小巧外型加上北歐極簡風格的設計,適合融入家中任何空間位置。
真空管線性放大前級,無損音質的3倍放大增益開關,聽不到底噪及Hum聲的唱頭放大,可切換使用MM及MC兩種不同類型唱頭,如此豐富的功能選擇,讓您不論是想享受乾淨高解析數位播放,還是想體驗豐厚溫暖的黑膠唱片,3組 前級 1組唱放 的選擇切換模式,幾乎能滿足家中音響訊源的所有需求,數位類比一次滿足。

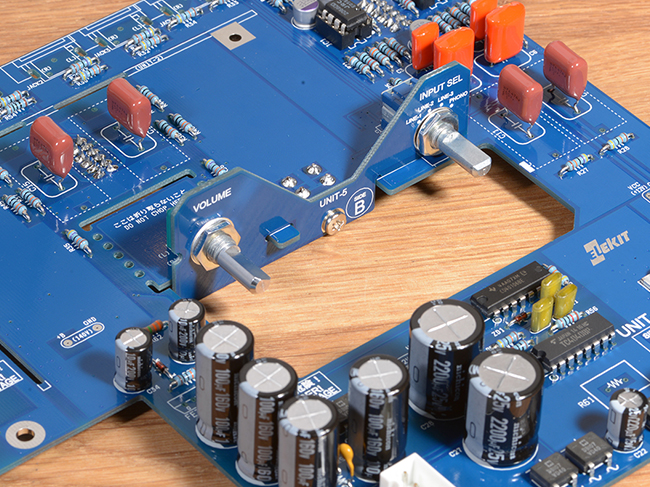

ELEKIT 非常貼心的幫我們預留許多升級空間,並且說明書上還有建議更換的位置及數值,甚至電路板預先增加可容納較大體型零件的空間腳位,High-End 發燒級零組件的體型,相對比較來說都比較大,改機升級常常會遇到,個性聲底都非常適合的零件,卻礙於空間大小無法使用而放棄,超大升級空間讓我們在零件的選用上更佳自由,可替換式IC及真空管,讓 TU-8500 擁有絕佳的升級潛力。
DIY的魅力除了完成作品時讓人欲罷不能那股成就感外,最迷人之處莫過於找到能打動自己靈魂深處的音樂,由於每種零件都有其獨特的個性,每個人喜好的聲音也略有不同,所以嚴格來說沒有任何一種品牌零件是完美的,市場上各各品牌零件百家爭鳴也正是這個原因,使用調性互補零件比依照廠牌價位來挑選還要正確可靠。當然 DIY 過程中難免會發生失敗錯誤,幫助玩家們克服失敗困難並找到適合零件,是我們存在的價值與意義,因此當製作 TU-8500 時產生任何疑問,都可以利用電話、E-Mail 或是唐竹 LINE 的 THLAUDIO 客服諮詢服務來詢問。(在LINE右下方的 其他 ➔ 加入好友 ➔ ID搜尋 ➔ 輸入thlaudiodesign ➔ 加入)
[Specifications] 規格 |
|
---|---|
型號 | TU-8500 |
內附真空管 | 12AU7 (ECC82) x 2 |
OP運算放大器 | NJM2068DD x 2 |
前級放大階段 | |
最大輸出電壓 | 22V RMS (1kHz時) |
增益 | x3.1 (9.8dB) / x1.15 (1.2dB) |
頻率響應 (-3dB) | 2Hz - 70kHz / 2Hz - 280kHz |
SN比 (IHF-A) | 122dB / 129dB |
唱頭放大階段 | |
唱頭 | MM / MC (可切換) |
最大輸出電壓 | 7.4V RMS (1kHz時) |
增益 (1kHz) | [MM] 37dB / [MC] 63 dB |
SN比(IHA-A) | [MM] 108dB / [MC] 88dB |
輸入組抗 | [MM] 50kΩ / [MC] 100Ω |
RIAA | ±0.5dB (20Hz - 20kHz) |
輸入 | |

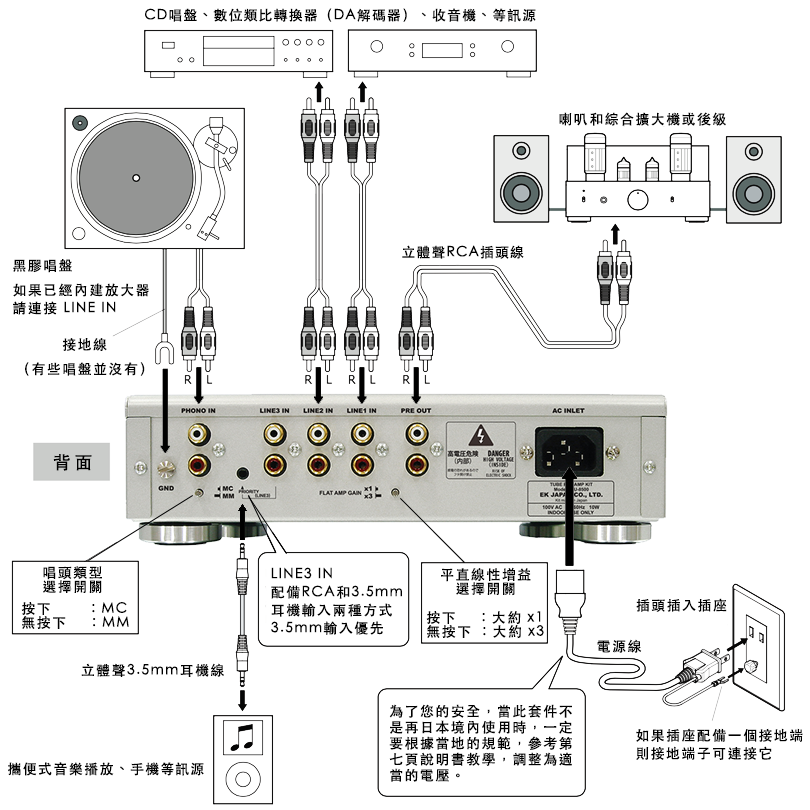

RCA輸入端子 | LINE x 3 ( LINE1 , LINE2, LINE3 ) PHONO x 1 |
3.5mm立體聲迷你插孔 | 共用LINE3 ,插入後LINE3失效 |
輸出 | |
RCA輸出端子 | PRE OUT |
電源 | |
電壓 | AC100V,50 / 60Hz( 3P AC 母座) 可選用115V , 200V , 230V的規格 |
功耗 | 8W (10W 當真空管電流225mA時) |
尺寸 | |
預測尺寸(不含凸出部分) | W252 x H73 x D270 mm |
重量 | 3.1 Kg (組裝完成後,不包括電源線) |
